吸盤は木材にも使えますか?サーフェスの種類、カップの選択、プロのヒント

吸盤をガラス窓に貼り付けると、数か月間保持されます。同じカップを生の木の板に押し付けると、数秒で滑り落ちます。違いはカップではなく、表面です。吸盤は木材でも確実に機能しますが、機能するかどうかは 特定のアプリケーション向けに ほとんどのガイドでは無視されているいくつかの要因に依存します。ここに、明確な答えと、適切な通話を行うために必要なすべてが記載されています。

短い答え: はい — 適切な条件下で

吸盤は 2 つの条件が満たされた場合に木材上で機能します。それは、表面が十分に滑らかであることと、真空シールを維持できるほど多孔質でないことです。密封、塗装、またはラッカー塗装された木材（完成した堅木張りの床、コーティングされたMDFパネル、またはニスを塗った家具の表面を考えてください）は、信頼性の高いシールを形成できます。未処理の生の木材、または木目の激しい木材は、カップで補えるよりも早く空気が細孔から漏れるため、ほとんどの場合失敗します。

実際的なポイント: 木の種類よりも仕上げが重要です。 密封されたパイン板は、常に未完成のオーク板よりも優れた性能を発揮する可能性があります。

木材が吸引を難しくする理由

木材は生物学的材料であり、その内部構造は道管、つまりかつて生きた木を通して水と栄養素を輸送していた微細な通路によって定義されます。これらの容器は、木材を切断して乾燥させた後も消えません。それらは表面に開いた細孔として残り、その多孔性は真空接着の根本的な敵です。

木材科学者は、木材を 3 つの主な気孔率カテゴリに分類します。 環状多孔質 (オークやトネリコによく見られる、初期の年輪に大きな導管が集中している)、拡散多孔質 (カエデやカバノキのように導管がより均一に分布している)、および半環状多孔質 (クルミに見られる中間)。環状多孔質木材は、その大きな開いた溝が比較的平らな表面であっても重要な空気の通り道を作るため、通常、シールするのが最も困難です。

吸盤を保持するには、その内部と周囲の大気との間の圧力差を維持する必要があります。木材の細孔から漏れる空気は、圧力差を逃がします。産業用真空システムでは、大流量真空発生器を使用して漏れを継続的に補正することでこの問題に対処していますが、家庭や軽負荷の用途で使用される標準的な吸盤にはそのバックアップがありません。さらに詳しく見るには、 真空リフト装置の仕組みと正しい選び方 、圧力と流量の基礎となる物理学によって多くのことが説明されます。

木材の表面の種類とそれらの吸着の意味

すべての木材の表面が同じように動作するわけではありません。最も一般的なタイプのパフォーマンスは次のとおりです。

重要なパターン: 表面が密閉、コーティング、またはラミネートされた木材製品は、生の木材よりも加工されたパネルのように動作し、吸盤はそれらの表面で比例して優れたパフォーマンスを発揮します。

フラット vs. ベローズ vs. フォーム: 木材に適したカップの選択

吸盤の形状と素材によって、吸盤が木材特有の表面の問題にどれだけうまく適応できるかが決まります。理解する価値のある主なタイプは 3 つあります。

平らな吸盤 仕上げパネル、ベニヤ板、コーティングされたMDFなどの滑らかで均一な木材表面の標準的な選択肢です。内部容積が小さいため、空気が素早く排出され、パネルソーイングラインや短サイクルプレスなどの高速生産環境で効率的になります。接触部分に隙間があるとシールが完全に壊れてしまうため、凹凸のある表面や曲面では性能が低下します。

ベローズ（または回旋）吸盤 は、完全に平らではない表面、つまりわずかに湾曲したパネル、切り欠きのあるドア外板、わずかな反りのあるボード用に設計されています。ベローズ構造により、カップが圧縮されて表面の変化に追従します。これらは、ワークピースの形状に一貫性がない場合や、生産工程全体で変化する場合に最適な選択肢です。

フォーム吸盤 は、真に多孔質の木材や粗い木材に対して最も効果的な解決策です。独立気泡フォームのリップは、表面の凹凸や微細孔に合わせて変形し、1 つの大きなシールではなく、複数の小さなシール接触点を作成します。これにより、空気漏れが劇的に減少し、ラバーカップを完全に打ち負かすフォームカップがパーティクルボードや生の木材に適したものになります。アプリケーションのより広範な内訳については、 真空パネルとシートリフターの完全ガイド では、さまざまなカップ構成が特定のパネル タイプにどのように適合するかを説明します。

材質について: NBR (ニトリルブタジエンゴム) が最も一般的で、ほとんどの木材用途に適しています。シリコーンは柔らかく、完成した木材に痕跡が残りにくいため、表面のマーキングが懸念される場合に適しています。ポリウレタンは、ハイサイクル用途に優れた耐摩耗性を提供します。

吸盤を木材に貼り付けるための実践的なヒント

完全に密封されていないが、完全に生ではない、限界ぎりぎりの木材を扱っている場合は、次のアプローチでグリップの信頼性を大幅に向上させることができます。

• まず表面をシールします。 接触領域にクリアラッカー、ワニス、さらにはワックスのコーティングを適用すると、多孔質の表面が非多孔質の表面に変わります。完全に硬化すると、密封された領域は裸の木よりもはるかに効果的に吸盤を保持します。これは、フック、カメラ マウント、滑り止めパッドを木製の表面に取り付けるなどの DIY 用途に実用的なソリューションです。
• 接触部分を徹底的に掃除してください。 ほこり、おがくず、グリース、湿気はすべて真空シールを破壊します。カップを取り付ける直前に、乾いた糸くずの出ない布で表面を拭きます。木工環境では、原因不明の吸引不良の原因となる最も一般的な原因は、細かいおがくずです。
• カップのサイズを正しく調整してください。 カップが保持する重量に対して小さすぎると、荷重がかかると密閉性が失われます。保持力はカップの面積と真空レベルによって決まります。カップの定格容量に近い場合は、1 つ上のサイズに移行してください。
• 表面の平坦度を確認します。 ボードの面全体でのわずかな反りや反りでも、完全なリップコンタクトは妨げられます。ベローズカップは小さな偏差を補正しますが、大きな反りがある場合は、真空処理を確実にする前に機械的な修正が必要です。
• 定期的にカップを取り付け直します。 多孔質の木材では、初期のシールが良好であっても、時間が経つとゆっくりと空気が抜けて圧力差が減少するため、劣化してしまいます。持続的な負荷がかかるアプリケーションでは、数時間ごとにカップを再装着するか、真空を積極的に維持する逆止弁を備えたカップを使用するように計画してください。失われたグリップの回復について詳しくは、こちらを参照してください。 パフォーマンスが低下したときに吸盤カップのグリップを回復するためのヒント .

産業用木材のリフティング: バキュームリフターが適切なツールである場合

時々 DIY で使用する場合は、通常、密閉性の高い 1 つの吸盤で十分です。しかし、家具製造、パネル加工、建設資材の取り扱いでは、利害関係は異なります。ボードは重く、サイクルは速いため、リフト中にグリップを失敗すると、重大な怪我や損傷を引き起こす可能性があります。

工業用真空リフターは、個々のカップでは不可能な 2 つの方法で気孔率の問題を解決します。まず、吸盤と高流量の真空発生器または真空ブロワーを組み合わせて、空気漏れを積極的に補正し、多孔質のパーティクルボードや生の木材でもグリップを維持します。第 2 に、より広い表面積にわたって荷重を分散するマルチカップ構成を採用しており、単一のシール ポイントへの要求を軽減します。

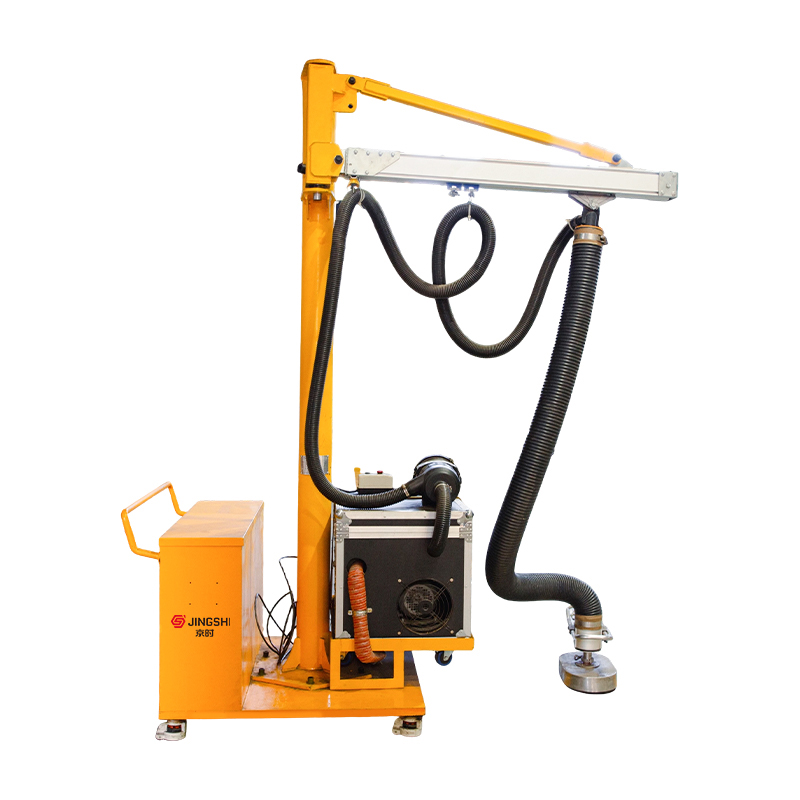

モバイルシステム さまざまなパネル サイズ、さまざまな材質、さまざまなピックアップ方向など、取り扱いタスクが頻繁に変化するショップにとって好ましい選択肢です。の 柔軟なワークショップで使用できるモバイルサクションカップリフティングマシン これにより、オペレータは作業スペースを再構成せずにリフティングユニットの位置を変更できます。

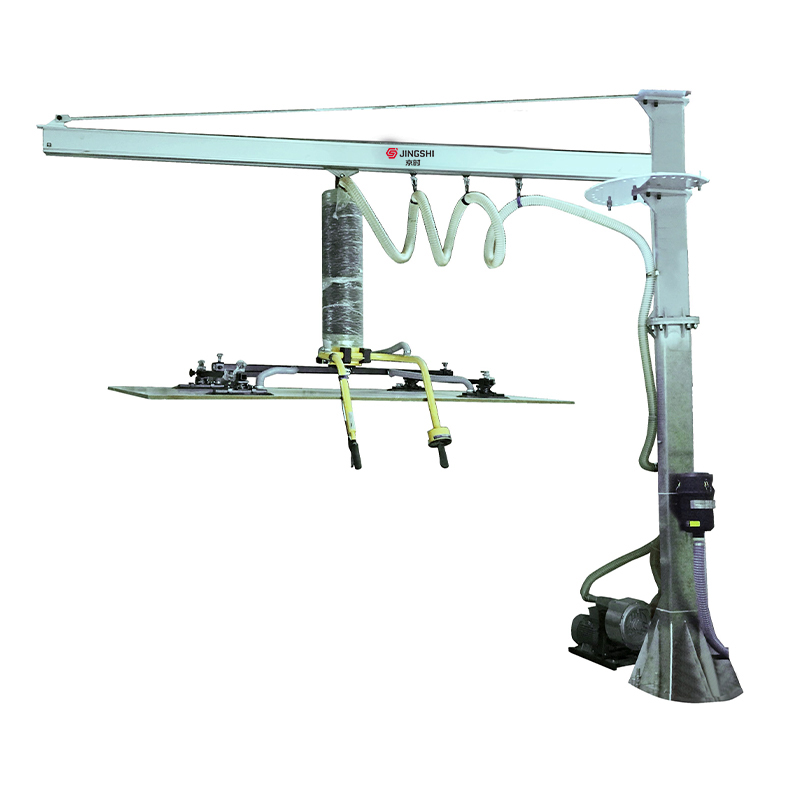

固定システム 生産ラインに直接統合できるため、より高いスループットと再現性が得られます。同じパネル寸法を大量に稼働している施設の場合、 高スループット生産ライン用固定吸盤昇降機 オペレータの介入を最小限に抑えながら、一貫したサイクルタイムを実現します。

どちらの構成も、より幅広い製品の一部として利用できます。 パネルおよび基板のハンドリング用に設計された真空リフト ソリューション 、正しい選択は、生産量、パネル サイズの範囲、および木材の表面がシールされているか生の状態であるかによって異なります。
