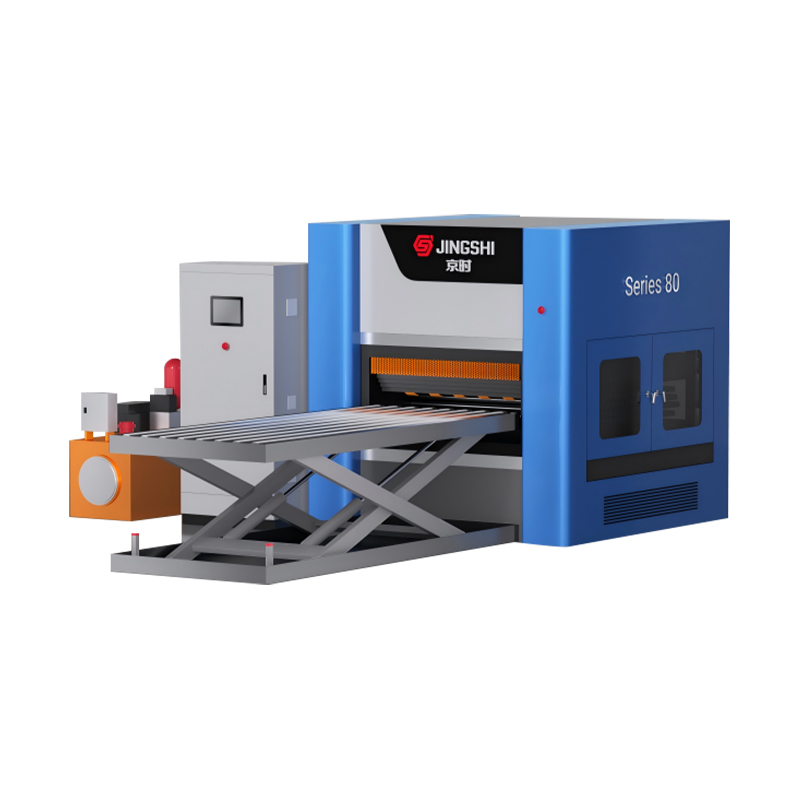

80シリーズ高耐久プレート油圧式超精密レベリングマシン

標準シリーズの幅	600	900	1000	1300	1600	1900	2100
レベリングローラーの直径	80	80	80	80	80	80	80
レベリングローラーの数	15/19	15/19	15/19	15/19	15/19	15/19	15/19
平面加工可能な最短ワーク長さ Lmin (mm)	Lmin=150	Lmin=150	Lmin=150	Lmin=150	Lmin=150	Lmin=150	Lmin=150
レベリング材の呼び厚さ T (mm)	2.0～10.0	2.0～10.0	2.0～10.0	2.0～10.0	2.0～10.0	2.0～10.0	2.0～10.0
平坦化材の最大厚み Tmax (mm)	Tmax=25	Tmax=25	Tmax=25	Tmax=25	Tmax=25	Tmax=25	Tmax=25
レベリング精度	パラメータは材料Q235/耐力235MPaに基づいて計算され、長さと幅は1m以内で検出されます。
	0.01～0.05mm	0.01～0.05mm	0.01～0.05mm	0.01～0.05mm	0.01～0.05mm	0.01～0.05mm	0.01～0.05mm
矯正ライン速度(m/min)	速度は1～10m/minで調整可能
電圧	AC三相380V
オプションのアクセサリ	1. ならしローラーを下に引き出す（ローラーのクイック交換や表面の清掃に便利）			4. 4/6回レベリングローラー		7. レベリングローラーの数
	2. レベリングローラーを引き出す（ローラーのクイック交換や表面の清掃に便利）			5. 自動積卸しマニピュレータ・パレタイジングロボット		8.アンコイラー - 油圧/機械切断ライン
	3. ローラーを上下に引き出す（ローラーのクイック交換や表面の清掃に便利）			6. 供給および排出ローラー組立ライン: 電源あり/なし		9.アンコイラー - レーザー切断ブランキングライン
カスタマイズされた要件	顧客のカスタマイズ要件は受け入れられます
備考	材料のプレスギャップをまっすぐにし、タッチスクリーンから関連パラメータを入力すると、装置が自動的に調整されます。

80シリーズヘビーデューティ油圧レベリングマシン：高強度プレートのスプリングバックを克服

80 シリーズヘビーデューティ油圧式超精密レベリングマシンで比類のない平坦度を実現します。重工業の厳しい要件に合わせて特別に設計されたこの機械は、高強度の厚板 (10mm ～ 100mm) を平らにするという課題に取り組みます。膨大な油圧トン数とインテリジェントなサーボ制御を組み合わせることで、内部応力とスプリングバックを排除し、±0.05mm の平坦度公差を実現します。造船、橋梁建設、重機製造に最適です。

厚板の「スプリングバック」問題を解決する

従来の機械式レベラーは、最新の高張力鋼では問題が発生することがよくあります。降伏強度が高くなるほど、材料はより多く元の形状に戻ろうとします。これは「スプリングバック」として知られる現象です。

80 シリーズの利点:

巨大な油圧: 機械システムとは異なり、当社の油圧シリンダーは持続的に莫大な圧力を加えて材料を降伏点を超えて押し込み、永久変形と真の平坦度を確保します。

深い浸透レベリング: このシステムは、材料の断面に深く浸透し、後続の切断または溶接プロセス中に反りを引き起こす内部応力を中和するように設計されています。

コアテクノロジーとパフォーマンス機能

1. サーボ閉ループ制御システム

80 シリーズの中心には、先進的な電気油圧サーボ システムが搭載されています。変位センサーと圧力トランスデューサーは PLC にリアルタイムのフィードバックを提供し、ロール ギャップと圧力を動的に調整します。これにより、厚さのばらつきに関係なく、プレート全体で一貫した精度が保証されます。

2. フルサポートロールケージ設計

高荷重時のロールのたわみを防ぐため、フルサポートバックアップロール構造を採用しています。

ゼロたわみ: 作業ロールは複数列のバックアップ ロールによってサポートされており、レベリング力が均等に分散されます。

寿命の延長： この設計により、作業ロールの摩耗が最小限に抑えられ、長年の稼働にわたって精度が維持されます。

3. インテリジェントな潤滑と温度制御

負荷の高い動作を行うと熱が発生します。当社の統合冷却システムは最適な作動油温度を維持し、周囲温度が高い環境での 24 時間 365 日の稼働でも機械の安定性を確保します。

カスタマイズとアプリケーションのシナリオ

私たちは、すべての生産ラインがユニークであることを理解しています。 80 シリーズは、柔軟なカスタマイズ オプションを提供します。

造船および海洋: 大きくて厚い船体プレートを水平にして、溶接に完璧にフィットするようにします。

橋の建設: 安全性の観点から平面度が重要な高張力構造用鋼板の加工。

重機: 掘削機やクレーンのベースプレートの準備。

自動化の統合: インダストリー 4.0 に対応するため、自動供給テーブル、シート洗浄システム、レーザー測定装置を装備できます。

よくある質問

Q: 油圧レベリングと機械レベリングの違いは何ですか?

A: 機械式レベラーはギアドライブに依存しており、高速ですが力が限られています。 80 シリーズのような油圧レベラーは、油圧シリンダーを使用して非常に高い圧力を生成するため、「スプリングバック」が大きな問題となる厚板や高強度材料に優れています。

Q: この機械はステンレス鋼またはアルミニウムを水平にすることができますか?

A: はい、ただしロールの構成と速度の調整が必要な場合があります。ステンレス鋼はより高い圧力を必要とし、アルミニウムは表面に跡が付かないように慎重に取り扱う必要があります。ロールの材質や表面処理などをカスタマイズさせていただきます。

Q: この機械は、連続生産でさまざまな厚さのプレートを処理できますか?

A: はい。当社のCNC制御システムには「製品レシピ」データベースが搭載されています。オペレーターは、さまざまなプレートの厚さや材質に合わせてレベリングパラメータ (ロールギャップ、速度、圧力) を事前に設定できます。ジョブを切り替える際、システムは上部ビームとロールのギャップを数秒以内に新しい設定に自動的に調整し、ダウンタイムを最小限に抑え、混合バッチ生産の一貫した品質を確保します。

Q: 油圧システムのメンテナンス要件は何ですか?

A: 80 シリーズはメンテナンスが少なくて済むように設計されています。集中潤滑システムと密閉油圧タンクを備え、汚染を防ぎます。毎月、作動油レベルとフィルタの状態を定期的に確認することをお勧めします。このシステムには油温の監視とアラームも含まれており、油の冷却または交換が必要な場合にオペレーターに警告するため、シールとポンプの寿命が大幅に延長されます。
